Brodski CNC strojno obrađeni dijelovi
Marine{0}}materijali: 316L i dvostruki nehrđajući čelik, 5083/6061 aluminij, titan, bakar-nikal i aluminijska bronca
CNC tokarenje, glodanje, 5-osna obrada, švicarski CNC i brušenje
±0,01 mm tolerancije na osovinama, kućištima, komponentama ventila i crpke
Certifikati materijala i izvješća o inspekciji dostupni su na zahtjev
Izrađujemo po mjeribrodski CNC strojno obrađeni dijeloviiz crteža kupaca i CAD datoteka, uključujućiosovine propelera, rukavci osovina, komponente kormila, tijela ventila, kućišta pumpi i impeleri, prirubnice, cijevni priključci, razdjelnici, kućišta za ROV i podvodnu opremu, palubni hardver i brodski pričvršćivači. Naše mogućnosti CNC tokarenja, glodanja, 5-osne obrade, švicarski CNC i tokar-mlinova podržavaju komponente niske tolerancije za brodogradnju, instalacije na moru, sustave morske vode, brodske motore i podvodnu opremu.
CNC strojno obrađeni dijelovi za pomorske primjene
Brodska oprema radi u jednom od najzahtjevnijih okruženja u industriji: kontinuirana izloženost morskoj vodi, velikim opterećenjima, vibracijama i ekstremnim temperaturama. Obrađujemo komponente za dolje navedene sustave, odabirom materijala i površinske zaštite prema radnom okruženju svakog dijela.
Brodogradnja i pogon
Osovine propelera · rukavci krmene cijevi · kundaci i igle kormila · spojnice osovina · kućišta ležaja · palubni priključci
Materijali:316L · 17-4 PH · 4140 · 4340 · 5083
Brodski motori i energetski sustavi
Osovine motora · Kućišta · Klipovi i košuljice · Komponente turbopunjača · Priključci sustava goriva · Kućišta ležajeva
Materijali:4140 · 4340 · 316L · 17-4 PH · Inconel 718
Sustavi i pumpe za morsku vodu
Kućišta pumpi · impeleri · kućišta ventila · komponente cjedila · spojnice komore · dijelovi izmjenjivača topline · komponente za desalinizaciju
Materijali:C95800 aluminijska bronca · 316L · duplex 2205 · titan · bakar-nikal
Nafta i plin u moru
Kućišta konektora za podmorje · Komponente razvodnika · Dijelovi ušća bušotine · Prigušnica i obloga ventila · Komponente BOP-a
Materijali:duplex 2507 · Inconel 625 · 17-4 PH · titan
ROV i podmorska oprema
Tlačna kućišta · okviri i klizači · komponente potisnika · ruke manipulatora · kućišta kamere i senzora · tijela konektora
Materijali:6061-T6 · 7075-T6 · 316L · titan · Inconel
Brodski hardver i palubna oprema
Komponente vitla · čepovi · bitve · šarke · zasuni · okovi za ljestve i ograde
Materijali:316L · 5083 · C46400 mornarički mesing
pošaljite svoj crtež ili CAD datoteku na pregled materijala i obrade
Brodski CNC strojno obrađeni dijelovi koje proizvodimo
Osovine propelera i stražnje osovine
Visoko{0}}precizna osovina s kontroliranim promjerima rukavca, odstupanjem, utorima za klinove i spojnicama.
Materijali:4140 · 4340 · 17-4 PH · 316L · duplex 2205
Navlake i košuljice osovine
Zaštita od korozije i habanja krmenih cijevi, srednjih osovina i brtvenih područja.
Materijali:316L · duplex 2205 · C95800
Kućišta ventila i trim
Za kuglaste, leptiraste, zasune i regulacijske ventile s morskom vodom u cjevovodima i protupožarnim sustavima.
Materijali:C95800 · 316L · duplex 2205/2507
Kućišta i impeleri pumpi
Centrifugalne pumpe i pumpe-za istiskivanje za morsku vodu, kaljužne, balastne i protupožarne sustave.
Materijali:C95800 · 316L · duplex · titan
Prirubnice i spojevi za cijevi
Prirubnice, reduktori, T-komadi i navojni spojevi za brodske cjevovodne sustave.
Materijali:316L · 316 · duplex · ugljični čelik
Priključci i adapteri
Hidraulički i pneumatski elementi za upravljanje, vitlo, potisnik i upravljačke sustave.
Materijali: 316L · C36000 · C46400
Hidraulički razdjelnici
Razdjelni blokovi za hidrauliku upravljanja, stabilizatora, vitla i potisnika.
Materijali: 6061-T6 · 316L · 4140

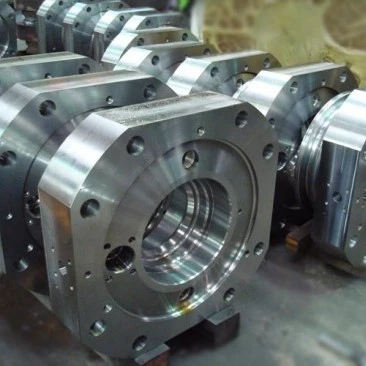

Kućišta i kućišta
Strojno obrađena kućišta za senzore, elektroniku, kamere i palubnu opremu.
Materijali:6061-T6 · 7075-T6 · 316L · titan
CNC tokarenje
Najbolje za:Osovine · rukavci · stubovi ventila · spojnice · prirubnice
Idealan za cilindrične brodske komponente i rotirajuće dijelove.
CNC glodanje
Najbolje za:Kućišta · razdjelnici · nosači · montažne ploče
Prikladno za ravne, prizmatične i više{0}}komponente.
5-osna CNC obrada
Najbolje za:Složeni impeleri · podmorska kućišta · tijela ventila · razdjelnici
Obrađuje složene geometrije i složene kutove u jednoj postavci.
CNC tokar-glodanje
Najbolje za:Pogonska vratila · spojke · rotacijske komponente s glodanim karakteristikama
Kombinira tokarenje i glodanje za složene rotacijske dijelove.
Švicarska CNC obrada
Najbolje za:Mali priključci · pričvršćivači · komponente senzora
Dizajniran za male, tanke i precizne-komponente velikog volumena.
CNC brušenje
Najbolje za:Ručni rukavci vratila · sjedišta ležaja · brtvene površine
Koristi se za kritične promjere, spojeve i glatke funkcionalne površine (Ra 0,2–0,4 μm moguće postići).
Brodski CNC obradni materijali
Za pomorske komponente odabir materijala ovisi oizloženost morskoj vodi, tlak, opterećenje, galvanska veza, trošenje i radna temperatura. Obrađujemo niz metalnih materijala za osovine, pumpe, ventile, spojeve, kućišta i strukturne komponente.
| Materijal | Uobičajene ocjene | Tipične pomorske primjene | Ključne prednosti |
|---|---|---|---|
| Nehrđajući čelik | 304 · 316 · 316L · 17-4 PH | Priključci, pričvršćivači, dijelovi ventila, palubna oprema | Dobra otpornost na koroziju; 316L poželjan u radu s kloridom |
| Dupleks i super dupleks | 2205 · 2507 | Pumpe za morsku vodu, ventili, podmorske komponente | Visoka čvrstoća s otpornošću na rupičastu i naponsku koroziju |
| Aluminij | 5083 · 6061-T6 · 7075-T6 | Kućišta, ROV okviri, palubni elementi, lagane konstrukcije | Lagane, eloksirane, brodske-opcije |
| Titanij | Razred 2 · Razred 5 (Ti-6Al-4V) | Ventili za morsku vodu, dijelovi izmjenjivača topline, osovine, ROV komponente | Izvanredna otpornost na koroziju u morskoj vodi, visoka čvrstoća-na-težinu |
| Bakar-nikal | C70600 · C71500 | Dijelovi izmjenjivača topline, spojnice cjevovoda za morsku vodu | Otpornost na bioobraštanje i otpornost na koroziju u morskoj vodi |
| Aluminijska bronca i mornarička mjed | C95800 · C46400 | Rotori pumpi, tijela ventila, komponente propelera, potrošni dijelovi | Otpornost na kavitaciju i eroziju, kompatibilnost s morskom vodom |
| Ugljični i legirani čelik | 1045 · 4140 · 4340 | Osovine, kundaci kormila,-komponente visokog opterećenja | Visoka čvrstoća; zahtijeva zaštitni premaz u morskoj vodi |
| Legure nikla | Inconel 625/718 · Monel K500 | Podmorske komponente, visoko{0}}temperaturni i-kritični dijelovi za koroziju | Ekstremna otpornost na koroziju i visoka čvrstoća |
Odabir materijala za okruženja s morskom vodom
Morska voda jedna je od najkorozivnijih tekućina u industriji. Kada pregledavamo nacrt pomorskog dijela, gledamo četiri čimbenika koji određuju hoće li komponenta preživjeti u službi:
Otpornost na koroziju
Kloridi napadaju većinu metala kroz rupičastu i pukotinsku koroziju. 316L otporan je na blagu morsku vodu; duplex 2205/2507 i titan odabrani su za pumpe, ventile i podmorske dijelove u potpunom kontaktu s morskom vodom.
01
Galvanska kompatibilnost
Različiti metali spojeni u morskoj vodi ubrzavaju koroziju manje plemenitog materijala. Pregledavamo uparivanje materijala u više-dijelnim sklopovima i preporučujemo kompatibilne kvalitete ili izolacijske mjere.
02
Erozija i kavitacija
Rotori pumpi, propeleri i obloge ventila suočavaju se s erozijom i kavitacijskim oštećenjima. Aluminijska bronca C95800, duplex nehrđajući i titan otporni su na ove mehanizme trošenja.
03
Težina i snaga
ROV i podvodne strukture trebaju snagu bez težine: titan i 7075-T6 aluminij su uobičajeni. Osovine i visokoopterećeni dijelovi koriste 17-4 PH, duplex i legirane čelike.
04
Tolerancije i specifikacije za pomorsku CNC obradu
| Specifikacija | Tipična sposobnost | Tipične pomorske primjene |
|---|---|---|
| Linearne dimenzije | ±0,01 mm | Kućišta, prirubnice, razdjelnici |
| Promjer osovine | ±0,01–0,02 mm | Osovine propelera, rukavci, rukavci |
| Promjer provrta | ±0,01 mm | Kućišta pumpi, provrti za ležajeve, tijela ventila |
| Koncentričnost / odstupanje | Do 0,02 mm | Rotirajuća vratila, spojke, rukavci |
| Širina i položaj utora | ±0,05 mm | Osovine i spojnice |
| Ravnost | Do 0,02 mm/100 mm | Prirubnice, montažne površine |
| Hrapavost površine | Ra 0,8–3,2 μm (do Ra 0,2–0,4 μm) | Brtvene površine, rukavci vratila, sjedišta ležajeva |
| Tolerancija niti | Prema ISO/ASME zahtjevima | Navojni spojevi, prirubnice i pričvrsni elementi |
Kritične značajke koje kontroliramo
Osovina i ležajevi odgovaraju- kontrolirani promjeri za ležajeve, rukavce, spojnice i uvodnice.
Koncentričnost i odstupanje- važno za osovine propelera i rotirajuće komponente.
Odgovara provrtu i kućištu- točnih provrta za kućišta pumpe, tijela ventila i sjedišta ležaja.
Brtvene površine- kontrolirana hrapavost i ravnost za brtve, O-prstenove i mehaničke brtve.
Utori za ključeve i klinovi- točna širina, položaj i prilagodba za prijenos okretnog momenta.
Površinska obrada za pomorske CNC dijelove
Kao obrađeno
Peskarenje kuglica
Poliranje
Tvrda anodizacija
Crni oksid
Pocinčavanje
Poniklavanje
Premazivanje prahom
| Površinska obrada | Primjenjivi materijali | Tipični pomorski dijelovi | Glavna korist |
|---|---|---|---|
| Pasivacija | 316 · 316L · 17-4 PH | Priključci, spojni elementi, komponente ventila | Uklanja slobodno željezo, poboljšava otpornost na udubljenja |
| Elektropoliranje | 316L | Osovine, unutarnji dijelovi pumpe | Glatka, čista površina; poboljšava otpornost na koroziju |
| Anodiziranje | 6061-T6 · 5083 | Kućišta, nosači, palubni elementi | Otpornost na koroziju, otpornost na habanje, opcije boja |
| Tvrda anodizacija | 6061-T6 · 7075-T6 | ROV kućišta, habajuće površine | Tvrdi zaštitni sloj-otporan na habanje |
| Bezelektrično niklanje | 4140 · 1045 · Aluminij | Osovine, hidrauličke komponente | Ravnomjerna zaštita od habanja i korozije |
| Pocinčavanje | Ugljični čelik | Unutarnji pričvršćivači i nosači | Ekonomična zaštita za unutarnje usluge |
| Vruće-pocinčavanje | Ugljični čelik | Strukturni nosači, palubni okovi | Za-teška zaštita od korozije |
| Premazivanje prahom | Aluminij · Čelik | Kućišta, palubna oprema | Izdržljivi zaštitni premaz |
| Peskarenje kuglica | Aluminij · Nehrđajući · Čelik | Kućišta, poklopci | Ujednačena mat obrada |
| PTFE / Xylan premaz | Čelik · Nehrđajući | Vijci, klizne komponente | Nisko trenje i zaštita od korozije |
Kontrola kvalitete brodske CNC obrade
Provjera materijala
Provjera materijala
Dimenzionalna inspekcija
GD&T inspekcija
Inspekcija navoja
Provjera završne obrade površine
Završna inspekcija
Inspekcija pakiranja
Provjeravamo kritične dimenzije, pristajanja, odstupanje i površinske zahtjeve tijekom cijele proizvodnje kako bismo osigurali da CNC strojno obrađeni brodski dijelovi zadovoljavaju crteže. Za projekte koji zahtijevaju dokumentaciju klasifikacijskog-društva ili-klase, možemo dostaviti materijalne potvrde i inspekcijske zapise koji podržavaju vaš paket dokumentacije.
| Stavka inspekcije | Oprema / Metoda | Tipični pomorski dijelovi |
|---|---|---|
| Dimenzionalna inspekcija | CMM · Čeljust · Mikrometri | Ukupne dimenzije dijela |
| Promjer osovine | Mikrometar · CMM | Osovine propelera, rukavci, rukavci |
| Promjer provrta | Mjerač provrta · Mjerač osovinice · CMM | Kućišta pumpi, provrti za ležajeve |
| Koncentričnost i odstupanje | CMM · Indikator brojčanika | Rotirajuće osovine, spojke |
| Utor za klin/spline | Go/No-Go mjerači · CMM | Osovine i spojnice |
| Inspekcija navoja | Go/No-Go mjerači niti | Navojni spojevi i spojnice |
| Hrapavost površine | Ispitivač hrapavosti | Brtvene površine, sjedišta ležajeva |
| Provjera materijala | Spektrometar + Certifikat materijala | Dolazni sirovi materijal (EN 10204 3.1 dostupan) |
| NDT (na zahtjev) | Ispitivanje prodora boje | Osovine i kritične komponente |
| Završna inspekcija | CMM + izvješće o inspekciji | Konačno prihvaćanje dimenzija |
Trebate dokumentiranu kontrolu kvalitete? Pošaljite nam svoje crteže i zahtjeve za pregled.
Prototip i mala{0}}CNC obrada za pomorstvo
Pomorski projekti često započinju s prototipovima - novim dizajnom osovine, razvojem pumpi, ROV komponentama ili dijelovima za naknadnu ugradnju koji se moraju testirati prije-pune proizvodnje. Podržavamoprototip i mala{0}}CNC obradaod početnih uzoraka do ponavljanja malih{0}}serijskih narudžbi.
Obrada prototipa
Za novu opremu, razvoj crpki i ventila i validaciju dizajna.
Tipična količina:1–10 kom
Proizvodnja male-količine
Za ispitivanja na moru, pilot sustave i početne proizvodne serije.
Tipična količina:10–1,000+ kom
Ponovite proizvodnju
Za rezervne dijelove i ponavljajuće narudžbe s utvrđenim dizajnom.
Tipična količina:Na temelju zahtjeva projekta
Prikladno za
Osovina propelera i komponente krmene cijevi
Razvoj crpki i ventila
ROV i podmorska oprema
Dijelovi motora i{0}}sustava napajanja
Palubni okovi i oprema
Rezervni dijelovi i naknadna oprema za postojeća plovila
Pakiranje i vrijeme isporuke za brodske CNC dijelove
Pakiranje
Individualna zaštita:PE vrećice, pjena ili zaštitna folija za strojno obrađene površine
Zaštita od korozije:VCI papir i podmazivanje čeličnih dijelova u prekomorskom prijevozu
Mali dijelovi:Odvojene kutije za sprječavanje grebanja i kontakta-na-dijelove
Precizni dijelovi:Pjenasti umetci i odvojeni pretinci za kritične komponente
Teški dijelovi:Pojačani kartoni ili drvene kutije za izvoz-
Prilagođeno pakiranje:Brojevi dijelova, oznake, količine i-specifični zahtjevi pakiranja za kupca
Tipično vrijeme isporuke
| Vrsta narudžbe | Tipično vrijeme isporuke |
|---|---|
| Prototip | 5–10 radnih dana |
| Narudžba malog-količina | 10–20 radnih dana |
| Proizvodni nalog | 15–30 radnih dana |
| Ponovite narudžbu | 10–25 radnih dana |
FAQ
P: 1. Koje brodske CNC strojno obrađene dijelove možete proizvesti?
O: Proizvodimo prilagođene osovine propelera, rukavce osovine, komponente kormila, tijela ventila, kućišta pumpi i impelere, prirubnice, cijevne spojeve, razdjelnike, ROV i podmorska kućišta, palubnu opremu i pričvršćivače za pomorske primjene.
P: 2. Koje materijale strojno obrađujete za pomorsku primjenu?
O: Strojno obrađujemo nehrđajući čelik 316 i 316L, duplex 2205 i super duplex 2507, 17-4 PH, 5083/6061/7075 aluminij, titan Grade 2 i Grade 5, bakar-nikal C70600/C71500, aluminijska bronca C95800, naval mesing C46400, ugljični i legirani čelik i legure nikla kao što je Inconel 625/718.
P: 3. Koje tolerancije CNC obrade možete postići?
O: Naša standardna CNC tolerancija obično je ±0,05 mm, s preciznom obradom do ±0,02 mm i odabranim kritičnim značajkama do ±0,01 mm, ovisno o geometriji, materijalu i zahtjevima crteža.
P: 4. Možete li strojno obrađivati osovine propelera i komponente krmene cijevi?
O: Da. Strojno obrađujemo osovine, rukavce i košuljice s kontroliranim promjerom, odstupanjem, utorima za klinove i-odgovarajućim dimenzijama ležaja, od legiranog čelika, 17-4 PH, 316L i duplex razreda.
P: 5. Možete li strojno izraditi dijelove za pumpe i ventile za morsku vodu?
O: Da. Strojno izrađujemo kućišta pumpi, impelere, tijela ventila i obloge od aluminijske bronce C95800, 316L, duplex nehrđajućeg čelika i titana, koji su otporni na koroziju morske vode, eroziju i kavitaciju.
P: 6. Obrađujete li strojno ROV i komponente podvodne opreme?
O: Da. Obrađujemo tlačna kućišta, okvire, komponente potisnika, dijelove manipulatora, kućišta kamera i senzora od legura aluminija, nehrđajućeg čelika, titana i nikla.
P: 7. Možete li dostaviti potvrde o materijalu i izvješća o inspekciji?
O: Da. Ovisno o zahtjevima projekta, možemo pružiti certifikate o materijalima (EN 10204 3.1), izvješća o inspekciji dimenzija, izvješća o CMM-u i zapise o završnoj obradi površine kao podršku vašem paketu dokumentacije.
P: 8. Koji površinski završni slojevi štite dijelove od korozije morskom vodom?
O: Ovisno o materijalu i primjeni, nudimo pasiviranje, elektropoliranje, eloksiranje, tvrdo eloksiranje, neelektričko poniklavanje, pocinčavanje, vruće-cinčavanje, premazivanje prahom i PTFE premaz.
P: 9. Kako rješavate galvansku koroziju između različitih materijala?
O: Pregledavamo uparivanje materijala u više-dijelnim sklopovima i preporučujemo kompatibilne stupnjeve, izolacijske mjere ili premaze za sprječavanje ubrzane korozije u morskoj vodi.
P: 10. Možete li strojno obrađivati legure bronce i bakra-nikla?
O: Da. Obrađujemo aluminijsku broncu C95800, brodski mesing C46400 i bakar-nikl C70600/C71500 za komponente pumpe, ventila, propelera i izmjenjivača topline.
P: 11. Prihvaćate li 2D crteže i CAD datoteke?
O: Možemo raditi s uobičajenim datotekama STEP, STP, IGES, IGS, SolidWorks, DXF i 2D crtežima.
P: 12. Podržavate li prototip i malu-serijsku proizvodnju?
O: Da. Podržavamo količine prototipa od 1 do 10 komada, malu-serijsku proizvodnju od 10 do 1,000+ komada, kao i ponovljene proizvodne narudžbe.
P: 13. Koje je tipično vrijeme isporuke za brodske CNC dijelove?
O: Uobičajeno vrijeme isporuke je 5-10 radnih dana za prototipove, 10-20 radnih dana za male-narudžbe i 15-30 radnih dana za proizvodne narudžbe, ovisno o složenosti dijela, količini, materijalu i završnoj obradi.
